VANA CEKETİ ISIL HESABI

VANA CEKETİNİN HAVANIN VANADAN TAŞINIMLA ALACAĞI ISIYA ETKİSİNİN KAR HESABI

Taşınımla (konveksiyonal) ISI TRANSFERİ Q=U*A*(T2-T1)

T2= 170C (YÜZEY SICAKLIĞI) ''Vana ceketsiz durum için''

T2= 35C (YÜZEY SICAKLIĞI) ''Vana ceketli durum için'' (ortam ile arasında 0-20 C yi geçmeyecek fark garanti edilir. örnek hesapta 15 C eklenerek 35 C alınmıştır)

T1= 20 (DIŞ ORTAM SICAKLIĞI)

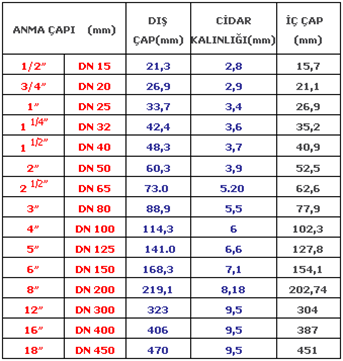

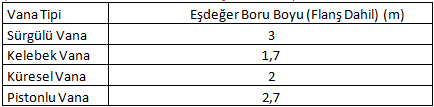

A= (2*π*r)Lk ''Vananın yüzey alanı'' ( DN ye göre yarıçap seçimi ''r'' ve vananın cinsine göre aynı çaptaki boruya eşdeğer uzunluğu ''Lk'' aşağıda verilmiştir)

U=10 W/m2K Vana ceketsiz durumda havanın ısı taşınım katsayısı '' Seçim kaynakları ve kaynak içindeki tabloları aşağıda belirtilmiştir''

U=5 W/m2K Vana ceketlİ durumda havanın ısı taşınım katsayısı '' Seçim kaynakları ve kaynak içindeki tabloları aşağıda belirtilmiştir''

DN 125 KÜRESEL VANA İÇİN ÖRNEK BİR HESAPLAMA AŞAĞIDA VERİLMİŞTİR

VANA CEKETSİZ DURUM İÇİN (DN150)

Q=527,8W 1 Wh = 0.85984522785899 kcal için;
1 saat için 527,8 Wh Böyle bir çalışmada 453,9 kcal harcanır

VANA CEKETLİ DURUM İÇİN (DN150)

Q= 22W 1 saat için 22 Wh Böyle bir çalışmada 18,9 kcal harcanır
453,9 kcal- 18,9 kcal = 435 kcal lık bir tasarruf vardır (TASARRUF MİKTARI)

ENERJİDEN EDİLEN KARIN MALİYET AÇISINDAN EŞDEĞERLİĞİ (Günde 12 saat 300 gün çalışan bir fabrika için)

9200 kcal (fuel oil ısıl değerine göre yapılmıştır) 0.9 (Kazan verimi tarafımızdan alınmıştır) Böyle bir enerji kazancı bir yılda 435*(15s*200)(0,9)=1174500 kcal eder buda 1174500 /9200 den 127 m3 fuel oil eder tek bir DN125 vana için fuel oil için tarafınızdan verilen m3 piyasa fiyatı 0.44 tl civarında olup bu durumda = 127*0.44= 56 tl kar bir DN125 küresel vana için.

Size verdiğimiz fiyat listesi ve iskontosuyla maliyetini 1 yıl olmadan 9-10 ayda çıkaracaktır.

NOT: Hesaplar kaynaklar ve gerçekci çalışma sürelerine göre yapılmıştır. Vana ceketleri ömürlüktür ve en az verilen değerleri sağlamayı garanti eder.

Dış ortam ile iç ortam sıcaklık farkının 70 C'yi bulduğu durumlar fabrikanızda mevcutken U taşınım katsayısını vanaları hava ısıtıcı olarak kabul edip 50W/m2K kadar alabilceğimiz kaynalarca kabul görebilirken hava akım hızı çok yavaş kabul edilmiş 10W/m2K olarak alınmıştır. Verilen değerler minimum tasarrufu göstermektedir.
